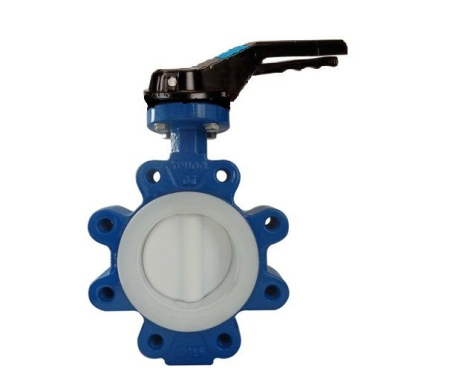

VP4649R Tecofi – дисковый поворотный затвор затвор серии Tecflon. Управляется с помощью рукоятки или редуктора.
- 40
- 50
- 65
- 80
- 100
- 125
- 150
- 200
- 250
- 300
- рукоятка
Дисковые затворы VP4649R Tecofi (Текофи)
VP 4649R Tecofi – запорная и регулировочная трубопроводная арматура. Монтируется между фланцев или в конце трубопровода и служит для перекрытия или регулировки потока среды в трубопроводе. Диск затвора вращается на оси внутри корпуса в различной степени перекрывая поток среды. Управление диском осуществляется, в зависимости от диаметра присоединения, либо металлической рукояткой, которая способна фиксироваться в промежуточных положениях, либо механическим редуктором.
Корпус затвора VP4649R Tecofi выполнен из чугуна с антикоррозийным покрытием и имеет резьбовые проушины (LUG). Диск затвора выполнен из нержавеющей стали и покрыт PTFE. Упругое уплотнение из PTFE (тефлона) и FPM (Viton) обеспечивает высокую степень герметичности.
Затвор VP4649R поставляется диаметров присоединения от 40 до 300 мм. Применяется в горячем и холодном водоснабжении, отоплении, вентиляции, кондиционировании и различных промышленных установках с воздушными, водными и другими слабоагрессивными средами при максимальной температуре среды не выше 190°С. Максимальное рабочее давление зависит от диаметра присоединения и может достигать 16 бар.
Основные преимущества затворов VP4649R Tecofi
- Широкий диапазон диаметров: Ду40, Ду50, Ду65, Ду80, Ду100, Ду125, Ду150, Ду200, Ду250, Ду300
- Максимальное рабочее давление 16 бар для Ду40-150, 10 бар для Ду200-300
- Невыбиваемый шток зафиксирован стопорными кольцам, уплотнение по штоку гарантирует 100% герметичность и надежность благодаря прокладкам из фиброармированного пластика
- Манжета выполнена из PTFE, фторкаучуковый вкладыш (Viton)
- Корпус поворотного затвора изготовлен из высокопрочного чугуна EN-GJS-500-7 с эпоксидным покрытием
- Диск из нержавеющей стали CF8M с покрытием PTFE
- Трехфункциональная ручка для Ду40-100 из ковкого чугуна EN-GJS-400-15, легкая, прочная, не подвергается коррозии. Зубчатый сектор на 10 положений, фиксация на замок в любом положении
- Верхний фланец по норме EN ISO 5210 для комплектации механическим редуктором, электрическим или пневматическим приводом
- Двухсторонняя герметичность по ГОСТ 54808-2011 (класс герметичности А)
- Для монтажа затворов возможно применение стальных плоских фланцев по ГОСТ 33259-2015 Тип 01 и стальных воротниковых фланцев по ГОСТ 33259-2015 Тип 11
Модификации дискового поворотного затвора VP4649R-02PTFE с рукояткой
| Артикул | Ду, мм | Уплотнение | Рабочее давление, бар | Рабочая температура, С° | Вес, кг |
|---|---|---|---|---|---|
| VP4649R-02PTFE0040 | 40 | PTFE | 16 | -20° / +190° | 3.85 |
| VP4649R-02PTFE0050 | 50 | 3.85 | |||
| VP4649R-02PTFE0065 | 65 | 4.55 | |||
| VP4649R-02PTFE0080 | 80 | 5.05 | |||
| VP4649R-02PTFE0100 | 100 | 7.55 |
Модификации дискового поворотного затвора VP4649R-08PTFE с механическим редуктором
| Артикул | Ду, мм | Уплотнение | Рабочее давление, бар | Рабочая температура, С° | Вес, кг |
|---|---|---|---|---|---|
| VP4649R-08PTFE0125 | 125 | PTFE | 16 | -20° / +190° | 14.5 |
| VP4649R-08PTFE0150 | 150 | 14.55 | |||
| VP4649R-08PTFE0200 | 200 | 10 | 26.5 | ||
| VP4649R-08PTFE0250 | 250 | 36 | |||
| VP4649R-08PTFE0300 | 300 | 56.3 |
Купить или получить дополнительную информацию по дисковым поворотным затворам VP4649R Текофи Вы можете у наших специалистов:
