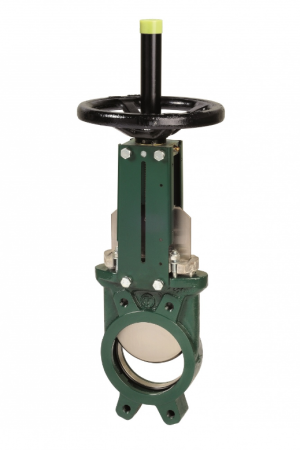

Шиберная задвижка VG3400 Tecofi

Шиберная задвижка VG3400 с выдвижным штоком и редуктором, Ду400, уплотнение: нитрил - Tecofi

Артикул: VG3400-08NI0400

VG3400 Tecofi – шиберная задвижка со штурвалом, редуктором, фланцем под электропривод, рычагом, пневматическим приводом или штурвалом с цепью.

Подробности

Снято с производства

Нашли дешевле?

Диаметр присоединения, мм—400

50
65
80
100
125
150
200
250
300
350
400
450
500
600
700
800
900
1000
1200

Тип управления—ISO-фланец

штурвал
ISO-фланец с рукояткой
ISO-фланец
пневмопривод
рычаг
штурвал с цепью

Уплотнение—нитрил

нитрил
металл/металл

Рассчитать доставку

Характеристики

Модель

—

VG3400

Страна производства

—

Франция

Тип управления

—

штурвал, пневматический привод, редуктор, фланец под электропривод, рычаг, штурвал и цепь

Материал корпуса

—

чугун GG25

Материал ножа

—

нержавеющая сталь 304

Макс. давление, бар

—

Все характеристики

Направьте запрос на zakaz@termopartner.ru и Вы получите максимально выгодные условия покупки необходимого оборудования.

Официальный дилер

Свой склад Tecofi

Индивидуальные условия

Доставка по России

Шиберные задвижки VG3400 Текофи

Шиберная задвижка VG3400 Tecofi – разновидность трубопроводной арматуры позволяющая перекрывать и регулировать поток среды. Шиберные задвижки устанавливается между фланцами трубопроводов. Управление может осуществляться с помощью штурвала, механического редуктора, рычага, а также пневмо- или электропривода. Запорное устройство задвижки выполнено в форме ножа скользящего в узком корпусе. Нож поднимается на нужную высоту, тем самым регулируя пропускание среды. При движении заостренный нож прорезает среду, что позволяет задвижке надежно закрываться. В корпус задвижки установлено нитриловое или металлическое уплотнение, к которому давление среды прижимает нож, что обеспечивает герметичность. Такая конструкция хорошо подходит для вязких или порошкообразных сред при производстве целлюлозы, водоподготовке, очистке сточных вод, химической и нефтяной промышленности, а также для производства и фасовки цемента и других порошкообразных материалов.

Основные преимущества задвижек VG3400 Tecofi

Прочный устойчивый к деформации моноблочный корпус изготовленный из чугуна EN-GJL-250 в термообработанном эпоксидном покрытии;
Межфланцевый монтаж по ISO Ру10/16;
Герметичность в одном направлении. Стрелка на корпусе указывает направление среды;
В корпусе практически отсутствуют зоны скопления проходящей среды так как нож скользит в корпусе по точно подогнанным направляющим;
Нож изготовлен из отполированной нержавеющей стали X5CrNi 18-10. При необходимости нож приобретается отдельно;
Невыбиваемое L-образное уплотнение из нитрила, металла или FPM (Viton) зафиксированное в корпусе стальным кольцом. При необходимости уплотнение приобретается отдельно;
Стальные опорные пластины штока имеют индикатор положения ножа и заранее просверленные отверстия для установки дополнительного оборудования: механических и индуктивных концевых датчиков, а также защитных пластин;
Возможность установки съемных колец диафрагмы для регулировки прохождения вязких сред.

Модификации шиберной задвижки VG3400 со штурвалом

Артикул	Ду, мм	Уплотнение	Исполнение	Размеры, мм Длина/Ширина/Высота	Вес, кг
VG3400-00NI0050	50	Нитрил	выдвижной шток	83124348	8.0
VG3400-00MM0050		Металл/Металл	выдвижной шток	83124348
VG3400-001NI0050		Нитрил	невыдвижной шток	83124283
VG3400-001MM0050		Металл/Металл	невыдвижной шток	83124283
VG3400-00NI0065	65	Нитрил	выдвижной шток	83139388	10.0
VG3400-00MM0065		Металл/Металл	выдвижной шток	83139388
VG3400-001NI0065		Нитрил	невыдвижной шток	83139308
VG3400-001MM0065		Металл/Металл	невыдвижной шток	83139308
VG3400-00NI0080	80	Нитрил	выдвижной шток	83154413	11.0
VG3400-00MM0080		Металл/Металл	выдвижной шток	83154413
VG3400-001NI0080		Нитрил	невыдвижной шток	83154333
VG3400-001MM0080		Металл/Металл	невыдвижной шток	83154333
VG3400-00NI0100	100	Нитрил	выдвижной шток	83174488	12.0
VG3400-00MM0100		Металл/Металл	выдвижной шток	83174488
VG3400-001NI0100		Нитрил	невыдвижной шток	83174378
VG3400-001MM0100		Металл/Металл	невыдвижной шток	83174378
VG3400-00NI0125	125	Нитрил	выдвижной шток	93189564	17.0
VG3400-00MM0125		Металл/Металл	выдвижной шток	93189564
VG3400-001NI0125		Нитрил	невыдвижной шток	93189423
VG3400-001MM0125		Металл/Металл	невыдвижной шток	93189423
VG3400-00NI0150	150	Нитрил	выдвижной шток	93220635	21.0
VG3400-00MM0150		Металл/Металл	выдвижной шток	93220635
VG3400-001NI0150		Нитрил	невыдвижной шток	93220474
VG3400-001MM0150		Металл/Металл	невыдвижной шток	93220474
VG3400-00NI0200	200	Нитрил	выдвижной шток	108275809	38.0
VG3400-00MM0200		Металл/Металл	выдвижной шток	108275809
VG3400-001NI0200		Нитрил	невыдвижной шток	108275593
VG3400-001MM0200		Металл/Металл	невыдвижной шток	108275593
VG3400-00NI0250	250	Нитрил	выдвижной шток	108326946	52.0
VG3400-00MM0250		Металл/Металл	выдвижной шток	108326946
VG3400-001NI0250		Нитрил	невыдвижной шток	108326685
VG3400-001MM0250		Металл/Металл	невыдвижной шток	108326685
VG3400-00NI0300	300	Нитрил	выдвижной шток	1083801118	63.0
VG3400-00MM0300		Металл/Металл	выдвижной шток	1083801118
VG3400-001NI0300		Нитрил	невыдвижной шток	108380792
VG3400-001MM0300		Металл/Металл	невыдвижной шток	108380792
VG3400-00NI0350	350	Нитрил	выдвижной шток	2904381282	115.0
VG3400-00MM0350		Металл/Металл	выдвижной шток	2904381282
VG3400-001NI0350		Нитрил	невыдвижной шток	290438900
VG3400-001MM0350		Металл/Металл	невыдвижной шток	290438900
VG3400-00NI0400	400	Нитрил	выдвижной шток	2904941441	145.0
VG3400-00MM0400		Металл/Металл	выдвижной шток	2904941441
VG3400-001NI0400		Нитрил	невыдвижной шток	290494978
VG3400-001MM0400		Металл/Металл	невыдвижной шток	290494978
VG3400-00NI0450	450	Нитрил	выдвижной шток	2905471587	186.0
VG3400-00MM0450		Металл/Металл	выдвижной шток	2905471587
VG3400-001NI0450		Нитрил	невыдвижной шток	2905471105
VG3400-001MM0450		Металл/Металл	невыдвижной шток	2905471105
VG3400-00NI0500	500	Нитрил	выдвижной шток	2906131809	221.0
VG3400-00MM0500		Металл/Металл	выдвижной шток	2906131809
VG3400-001NI0500		Нитрил	невыдвижной шток	2906131215
VG3400-001MM0500		Металл/Металл	невыдвижной шток	2906131215
VG3400-00NI0600	600	Нитрил	выдвижной шток	2907162060	265.0
VG3400-00MM0600		Металл/Металл	выдвижной шток	2907162060
VG3400-001NI0600		Нитрил	невыдвижной шток	2907161418
VG3400-001MM0600		Металл/Металл	невыдвижной шток	2907161418

Модификации шиберной задвижки VG3400-004 c фланцем под электропривод

Артикул	Ду, мм	Уплотнение	Размеры, мм Длина/Ширина/Высота	Вес, кг
VG3400-004NI0050	50	Нитрил	83124366	8.0
VG3400-004MM0050	50	Металл/Металл	83124366	8.0
VG3400-004NI0065	65	Нитрил	83139391	9.0
VG3400-004MM0065	65	Металл/Металл	83139391	9.0
VG3400-004NI0080	80	Нитрил	83154416	10.0
VG3400-004MM0080	80	Металл/Металл	83154416	10.0
VG3400-004NI0100	100	Нитрил	83174461	13.0
VG3400-004MM0100	100	Металл/Металл	83174461	13.0
VG3400-004NI0125	125	Нитрил	93189499	18.0
VG3400-004MM0125	125	Металл/Металл	93189499	18.0
VG3400-004NI0150	150	Нитрил	93220550	23.0
VG3400-004MM0150	150	Металл/Металл	93220550	23.0
VG3400-004NI0200	200	Нитрил	108275659	39.0
VG3400-004MM0200	200	Металл/Металл	108275659	39.0
VG3400-004NI0250	250	Нитрил	108326751	57.0
VG3400-004MM0250	250	Металл/Металл	108326751	57.0
VG3400-004NI0300	300	Нитрил	108380858	74.0
VG3400-004MM0300	300	Металл/Металл	108380858	74.0
VG3400-004NI0350	350	Нитрил	290438961	127.0
VG3400-004MM0350	350	Металл/Металл	290438961	127.0
VG3400-004NI0400	400	Нитрил	2904941073	138.0
VG3400-004MM0400	400	Металл/Металл	2904941073	138.0
VG3400-004NI0450	450	Нитрил	2905471168	176.0
VG3400-004MM0450	450	Металл/Металл	2905471168	176.0
VG3400-004NI0500	500	Нитрил	2906131278	209.0
VG3400-004MM0500	500	Металл/Металл	2906131278	209.0
VG3400-004NI0600	600	Нитрил	2907161482	250.0
VG3400-004MM0600	600	Металл/Металл	2907161482	250.0
VG3400-004NI0700	700	Нитрил	4008351668	430.0
VG3400-004MM0700	700	Металл/Металл	4008351668	430.0
VG3400-004NI0800	800	Нитрил	4009721878	585.0
VG3400-004MM0800	800	Металл/Металл	4009721878	585.0
VG3400-004NI0900	900	Нитрил	40010412118	607.0
VG3400-004MM0900	900	Металл/Металл	40010412118	607.0
VG3400-004NI1000	1000	Нитрил	45011522323	883.0
VG3400-004MM1000	1000	Металл/Металл	45011522323	883.0
VG3400-004NI1200	1200	Нитрил	45012552518	1246.0
VG3400-004MM1200	1200	Металл/Металл	45012552518	1246.0

Модификаций шиберной задвижки VG3400-08 с механическим редуктором

Артикул	Ду, мм	Уплотнение	Размеры, мм Длина/Ширина/Высота	Вес, кг
VG3400-08NI0400	400	Нитрил	2904941594	159.0
VG3400-08MM0400	400	Металл/Металл	2904941594	159.0
VG3400-08NI0450	450	Нитрил	2905471708	198.0
VG3400-08MM0450	450	Металл/Металл	2905471708	198.0
VG3400-08NI0500	500	Нитрил	2906131930	223.0
VG3400-08MM0500	500	Металл/Металл	2906131930	223.0
VG3400-08NI0600	600	Нитрил	2907162182	277.0
VG3400-08MM0600	600	Металл/Металл	2907162182	277.0
VG3400-08NI0700	700	Нитрил	4008352488	456.0
VG3400-08MM0700	700	Металл/Металл	4008352488	456.0
VG3400-08NI0800	800	Нитрил	4009722818	612.0
VG3400-08MM0800	800	Металл/Металл	4009722818	612.0
VG3400-08NI0900	900	Нитрил	40010413238	657.0
VG3400-08MM0900	900	Металл/Металл	40010413238	657.0
VG3400-08NI1000	1000	Нитрил	45011523563	917.0
VG3400-08MM1000	1000	Металл/Металл	45011523563	917.0
VG3400-08NI1200	1200	Нитрил	45012554018	1260.0
VG3400-08MM1200	1200	Металл/Металл	45012554018	1260.0

Модификации шиберной задвижки VG3400-03 с пневмоприводом

Артикул	Ду, мм	Уплотнение	Размеры, мм Длина/Ширина/Высота	Вес, кг
VG3400-03NI0050	50	Нитрил	83124412	8.0
VG3400-03MM0050	50	Металл/Металл	83124412	8.0
VG3400-03NI0065	65	Нитрил	83139458	9.0
VG3400-03MM0065	65	Металл/Металл	83139458	9.0
VG3400-03NI0080	80	Нитрил	83154502	10.0
VG3400-03MM0080	80	Металл/Металл	83154502	10.0
VG3400-03NI0100	100	Нитрил	83174562	13.0
VG3400-03MM0100	100	Металл/Металл	83174562	13.0
VG3400-03NI0125	125	Нитрил	93189642	18.0
VG3400-03MM0125	125	Металл/Металл	93189642	18.0
VG3400-03NI0150	150	Нитрил	93220718	23.0
VG3400-03MM0150	150	Металл/Металл	93220718	23.0
VG3400-03NI0200	200	Нитрил	108275882	39.0
VG3400-03MM0200	200	Металл/Металл	108275882	39.0
VG3400-03NI0250	250	Нитрил	1083261044	57.0
VG3400-03MM0250	250	Металл/Металл	1083261044	57.0
VG3400-03NI0300	300	Нитрил	1083801164	74.0
VG3400-03MM0300	300	Металл/Металл	1083801164	74.0
VG3400-03NI0350	350	Нитрил	2904381362	127.0
VG3400-03MM0350	350	Металл/Металл	2904381362	127.0
VG3400-03NI0400	400	Нитрил	2904941542	138.0
VG3400-03MM0400	400	Металл/Металл	2904941542	138.0
VG3400-03NI0450	450	Нитрил	2905471677	176.0
VG3400-03MM0450	450	Металл/Металл	2905471677	176.0
VG3400-03NI0500	500	Нитрил	2906131842	209.0
VG3400-03MM0500	500	Металл/Металл	2906131842	209.0
VG3400-03NI0600	600	Нитрил	2907162147	250.0
VG3400-03MM0600	600	Металл/Металл	2907162147	250.0

Модификаций шиберной задвижки VG3400-02 с рычагом

Артикул	Ду, мм	Уплотнение	Размеры, мм Длина/Ширина/Высота	Вес, кг
VG3400-02NI0050	50	Нитрил	83124303	8.0
VG3400-02MM0050	50	Металл/Металл	83124303	8.0
VG3400-02NI0065	65	Нитрил	83139376	9.0
VG3400-02MM0065	65	Металл/Металл	83139376	9.0
VG3400-02NI0080	80	Нитрил	83154450	10.0
VG3400-02MM0080	80	Металл/Металл	83154450	10.0
VG3400-02NI0100	100	Нитрил	83174584	12.0
VG3400-02MM0100	100	Металл/Металл	83174584	12.0
VG3400-02NI0125	125	Нитрил	93189720	16.0
VG3400-02MM0125	125	Металл/Металл	93189720	16.0
VG3400-02NI0150	150	Нитрил	93220868	21.0
VG3400-02MM0150	150	Металл/Металл	93220868	21.0
VG3400-02NI0200	200	Нитрил	1082751047	32.0
VG3400-02MM0200	200	Металл/Металл	1082751047	32.0
VG3400-02NI0250	250	Нитрил	1083261347	46.0
VG3400-02MM0250	250	Металл/Металл	1083261347	46.0
VG3400-02NI0300	300	Нитрил	1083801690	60.0
VG3400-02MM0300	300	Металл/Металл	1083801690	60.0

Модификации шиберной задвижки VG3400-01 со штурвалом с цепью

Артикул	Ду, мм	Уплотнение	Размеры, мм Длина/Ширина/Высота	Вес, кг
VG3400-01NI0050	50	Нитрил	83124371	12.0
VG3400-01MM0050	50	Металл/Металл	83124371	12.0
VG3400-01NI0065	65	Нитрил	83139411	14.0
VG3400-01MM0065	65	Металл/Металл	83139411	14.0
VG3400-01NI0080	80	Нитрил	83154436	15.0
VG3400-01MM0080	80	Металл/Металл	83154436	15.0
VG3400-01NI0100	100	Нитрил	83174511	16.0
VG3400-01MM0100	100	Металл/Металл	83174511	16.0
VG3400-01NI0125	125	Нитрил	93189584	21.0
VG3400-01MM0125	125	Металл/Металл	93189584	21.0
VG3400-01NI0150	150	Нитрил	93220655	25.0
VG3400-01MM0150	150	Металл/Металл	93220655	25.0
VG3400-01NI0200	200	Нитрил	108275834	45.0
VG3400-01MM0200	200	Металл/Металл	108275834	45.0
VG3400-01NI0250	250	Нитрил	108326971	59.0
VG3400-01MM0250	250	Металл/Металл	108326971	59.0
VG3400-01NI0300	300	Нитрил	1083801153	74.0
VG3400-01MM0300	300	Металл/Металл	1083801153	74.0
VG3400-01NI0350	350	Нитрил	2904381306	129.0
VG3400-01MM0350	350	Металл/Металл	2904381306	129.0
VG3400-01NI0400	400	Нитрил	2904941497	156.0
VG3400-01MM0400	400	Металл/Металл	2904941497	156.0
VG3400-01NI0450	450	Нитрил	2905471611	197.0
VG3400-01MM0450	450	Металл/Металл	2905471611	197.0
VG3400-01NI0500	500	Нитрил	2906131833	233.0
VG3400-01MM0500	500	Металл/Металл	2906131833	233.0
VG3400-01NI0600	600	Нитрил	2907162084	277.0
VG3400-01MM0600	600	Металл/Металл	2907162084	277.0

Купить или получить дополнительную информацию по шиберным задвижкам VG3400 Текофи Вы можете у наших специалистов:

+7 (495) 41-99-777

zakaz@termopartner.ru

Форма обратной связи

Посещение офиса

Документы

Сертификат - Шиберная задвижка VG3400 Tecofi 185,3 кб

Паспорт - Шиберная задвижка VG3400-00 со штурвалом и выдвижным штоком Tecofi 308,6 кб

Паспорт - Шиберная задвижка VG3400-001 со штурвалом и невыдвижным штоком Tecofi 278,8 кб

Паспорт - Шиберная задвижка VG3400-01 со штурвалом и цепью Tecofi 324,2 кб

Паспорт - Шиберная задвижка VG3400-02 с рычагом Tecofi 286,6 кб

Паспорт - Шиберная задвижка VG3400-03 с пневматическим приводом двухстороннего действия Tecofi 283,2 кб

Паспорт - Шиберная задвижка VG3400-004 с фланцем под электропривод Tecofi 305,5 кб

Паспорт - Шиберная задвижка VG3400-08 с редуктором Tecofi 320 кб
