Шиберные задвижки VGT3400 Tecofi (Текофи)

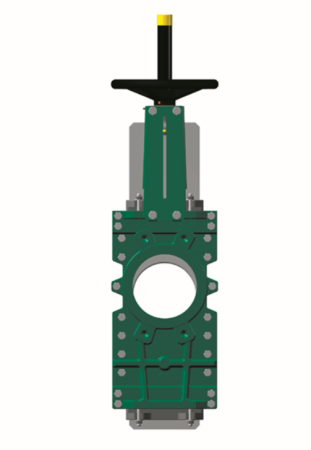

Шиберная задвижка VGT3400 Tecofi – разновидность трубопроводной арматуры позволяющая перекрывать и регулировать поток среды. Шиберные задвижки устанавливается между фланцами трубопроводов. Управление может осуществляться с помощью штурвала или пневмопривода. Запорное устройство задвижки выполнено в форме сквозного ножа с отверстием в центре скользящего в узком корпусе. Нож поднимается на нужную высоту, тем самым регулируя пропускание среды. При движении заостренный нож прорезает среду, что позволяет задвижке надежно закрываться. В корпус задвижки установлено нитриловое уплотнение к которому давление среды прижимает нож, что обеспечивает герметичность. Такая конструкция идеально подходит для целлюлозо-бумажного производства, для переработки макулатуры из старой бумаги, где продукт перемешан с многочисленными примесями.
Основные преимущества задвижек VGT3400 Tecofi
- Прочный устойчивый к деформации удлиненный корпус из двух частей соединенных болтами изготовленный из чугуна EN-GJL-250 в термообработанном эпоксидном покрытии
- Межфланцевый монтаж по ISO Ру10/16
- Герметичность в двух направлениях с двумя седловыми уплотнениями
- В корпусе практически отсутствуют зоны скопления проходящей среды так как нож скользит в корпусе по точно подогнанным направляющим
- Нож изготовлен из отполированной нержавеющей стали AISI316
- Стальные опорные пластины штока имеют индикатор положения ножа и заранее просверленные отверстия для установки дополнительного оборудования: механических и индуктивных концевых датчиков, а также защитных пластин.
Модификации шиберной задвижки VGT3400-00 со штурвалом
| Артикул | Ду, мм | Уплотнение |

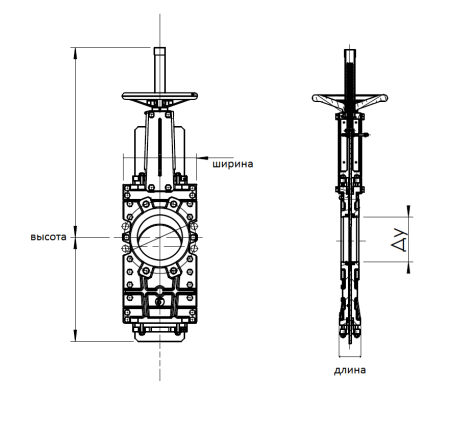

Размеры, мм Длина/Ширина/Высота |
Вес, кг |
| VGT3400-00NI0050 |
50 |
Нитрил | 83*124*348 | 10.0 |
|
VGT3400-00NI0065 |
65 |
83*139*388 |
12.0 | |
|
VGT3400-00NI0080 |
80 |
83*154*413 |
14.0 | |
|
VGT3400-00NI0100 |
100 |
83*174*488 |
17.0 | |
|
VGT3400-00NI0125 |
125 |
93*189*564 |
23.0 | |
|
VGT3400-00NI0150 |
150 |
93*220*635 |
27.0 | |
|
VGT3400-00NI0200 |
200 |
108*275*809 |
48.0 | |
|
VGT3400-00NI0250 |
250 |
108*326*946 |
59.0 | |
|
VGT3400-00NI0300 |
300 |
108*380*1118 |
71.0 |
Модификации шиберной задвижки VGT3400-03 с пневмоприводом
| Артикул | Ду, мм | Уплотнение |
Размеры, мм Длина/Ширина/Высота |
Вес, кг |
| VGT3400-03NI0050 |
50 |
Нитрил | 83*124*412 | 9.00 |
|
VGT3400-03NI0065 |
65 |
83*139*458 |
11.0 | |
|
VGT3400-03NI0080 |
80 |
83*154*502 |
13.0 | |
|
VGT3400-03NI0100 |
100 |
83*174*562 |
15.0 | |
|
VGT3400-03NI0125 |
125 |
93*189*642 |
21.0 | |
|
VGT3400-03NI0150 |
150 |
93*220*718 |
24.0 | |
|
VGT3400-03NI0200 |
200 |
108*275*882 |
44.0 | |
|
VGT3400-03NI0250 |
250 |
108*326*1044 |
56.0 | |
|
VGT3400-03NI0300 |
300 |
108*380*1164 |
69.0 |
